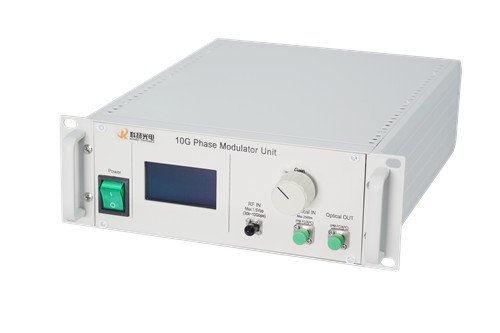

1550nm 10G电光相位调制单元 |
|
参数
|
符号
|
最小值
|
典型值
|
最大值
|
单位
|
||
|
光学参数
|
|||||||
|
工作波长
|
1520
|
1550
|
1610
|
nm
|
|||
|
晶体类型
|
|
LiNbO3 X切-Y传
|
|||||
|
调制器工艺
|
|
质子交换APE
|
|||||
|
插入损耗
|
IL
|
|
4
|
4.5
|
dB
|
||
|
光回波损耗
|
ORL
|
|
|
-45
|
dB
|
||
|
偏振消光比
|
PER
|
25
|
28
|
|
dB
|
||
|
光纤
|
输入端
|
|
Panda PM Fujikura SM 15-P-8/125-UV/UV-400
|
||||
|
输出端
|
|
Panda PM Fujikura SM 15-P-8/125-UV/UV-400
|
|||||
|
电学参数
|
|||||||
|
工作带宽（-3dB）
|
S21
|
10
|
|
|
GHz
|
||
|
工作速率
|
|
10K
|
|
12.5G
|
bps
|
||
|
输入信号幅度
|
Vi
|
0.25
|
0.4
|
0.8
|
Vpp
|
||
|
调制器半波电压@10Gbps
|
Vπ
|
5.5
|
6.0
|
|
V
|
||
|
上升时间（10%-90%）
|
Tr
|
30
|
35
|
|
ps
|
||
|
电放大器增益
|
G
|
0
|
|
25
|
dB
|
||
|
电回波损耗
|
S11
|
|
-12
|
-10
|
dB
|
||
|
输入阻抗@RF端
|
ZRF
|
|
50
|
|
|||
|
其他参数
|
|
|
|||||
|
输入电信号接口
|
|
SMA(f)
|
|||||
|
光接口
|
输入端
|
|
FC/APC PM 慢轴对准
|
||||
|
输出端
|
|
FC/APC PM 慢轴对准
|
|||||
|
工作电压
|
VDC
|
AC 220
|
V
|
||||
|
机箱尺寸
|
LxWxH
|
270x300x90
|
mm
|
||||
|
通信
|
|
RS232
|
|||||
|
显示区显示内容
|
|
电放大器增益、调制器半波电压
|
|||||
