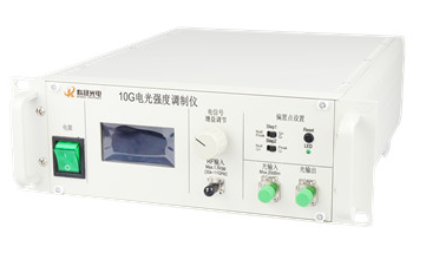

1310nm 电光强度调制单元 |
|
参数
|
符号
|
最小值
|
典型值
|
最大值
|
单位
|
|||
|
光学参数
|
||||||||
|
工作波长
|
1270
|
1310
|
1350
|
nm
|
||||
|
晶体类型
|
|
LiNbO3 X切-Y传
|
||||||
|
插入损耗*
|
@Peak
|
IL
|
|
4.5
|
5
|
dB
|
||
|
@Q点
|
IL
|
|
7
|
9
|
dB
|
|||
|
光回波损耗
|
ORL
|
|
|
-45
|
dB
|
|||
|
开关消光比@DC
|
ER@DC
|
20
|
25
|
|
dB
|
|||
|
光纤
|
输入端
|
|
Panda PM Corning PM13-U25D
|
|||||
|
输出端
|
|
Corning SMF-28
|
||||||
|
电学参数（测试条件为偏置点为Q+/-）
|
||||||||
|
工作带宽（-3dB）
|
S21
|
10
|
12
|
|
GHz
|
|||
|
工作速率
|
|
10K
|
|
12.5G
|
bps
|
|||
|
输入信号幅度
|
Vi
|
0.25
|
0.4
|
0.8
|
Vpp
|
|||
|
动态消光比@10Gbps NRZ
|
DER
|
12
|
|
|
dB
|
|||
|
调制器半波电压@10Gbps
|
Vπ
|
4.5
|
5.0
|
|
V
|
|||
|
上升时间（10%-90%）
|
Tr
|
30
|
35
|
|
ps
|
|||
|
附加抖动*
|
JitterRMS
|
1.1
|
1.7
|
2.0
|
ps
|
|||
|
电放大器增益
|
G
|
0
|
|
25
|
dB
|
|||
|
电回波损耗
|
S11
|
|
-12
|
-10
|
dB
|
|||
|
输入阻抗@RF端
|
ZRF
|
|
50
|
|
||||
|
手动控制模式
|
||||||||
|
偏置电压
|
Vbias
|
-10
|
|
10
|
V
|
|||
|
调节精度
|
|
|
0.1
|
|
V
|
|||
|
自动控制模式-----集成偏置点反馈电路
|
||||||||
|
工作点
|
|
Null、Q+/-、Peak
|
||||||
|
抖动周期
|
F
|
|
1
|
|
KHz
|
|||
|
抖动幅度
|
Vpp
|
|
2%Vπ
|
|
|
|||
|
谐波抑制比
|
|
40
|
50
|
|
dB
|
|||
|
光功率稳定性
|
|
|
0.1
|
dB
|
||||
|
占空比
|
|
45
|
|
55
|
%
|
|||
|
其他参数
|
|
|
||||||
|
输入电信号接口
|
|
SMA(f)
|
||||||
|
光接口
|
输入端
|
|
FC/APC PM 慢轴对准
|
|||||
|
输出端
|
|
FC/APC SM
|
||||||
|
工作电压
|
VDC
|
AC 220
|
V
|
|||||
|
机箱尺寸
|
LxWxH
|
270x300x90
|
mm
|
|||||
|
通信
|
|
RS232
|
||||||
|
显示区显示内容
|
手动控制
|
|
电放大器增益、实时偏置电压
|
|||||
|
自动控制
|
|
电放大器增益、偏置端Vpi、实时偏置电压、偏置点锁定状态
|
||||||
