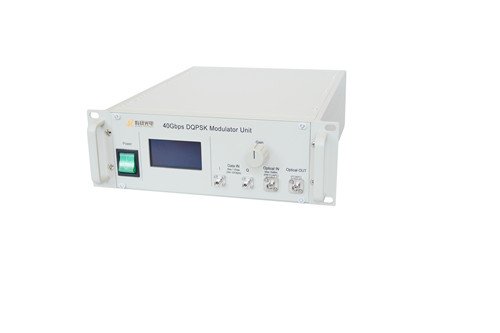

1550nm 40Gbps DQPSK光调制单元 |
|
参数
|
符号
|
最小值
|
典型值
|
最大值
|
单位
|
||
|
光学参数
|
|||||||
|
工作波长
|
|
1525
|
|
1570
|
nm
|
||
|
插入损耗*
|
IL
|
|
7
|
9
|
dB
|
||
|
光回波损耗
|
ORL
|
|
|
-45
|
dB
|
||
|
开关消光比@DC
|
ER@DC
|
22
|
|
|
dB
|
||
|
光纤
|
输入端
|
|
Panda PM Fujikura SM 15-P-8/125-UV/UV-400
|
||||
|
输出端
|
|
Panda PM Fujikura SM 15-P-8/125-UV/UV-400
|
|||||
|
电学参数（测试条件为偏置点为Q+/-）
|
|||||||
|
工作带宽（-3dB）I&Q
|
S21
|
22
|
25
|
|
GHz
|
||
|
工作速率
|
|
1G
|
|
22.5G
|
bps
|
||
|
输入信号格式
|
|
NRZ
|
|||||
|
输入信号幅度 I&Q
|
Vi
|
0.25
|
0.4
|
|
Vpp
|
||
|
调制器半波电压@43Gbps I&Q
|
Vπ
|
|
3.5
|
|
V
|
||
|
电放大器增益 I&Q
|
G
|
25
|
|
|
dB
|
||
|
电回波损耗 I&Q
|
S11
|
|
-12
|
-10
|
dB
|
||
|
输入阻抗 I&Q
|
ZRF
|
|
50
|
|
W
|
||
|
偏置点反馈电路
|
|||||||
|
抖动周期
|
|
|
1
|
|
KHz
|
||
|
抖动幅度
|
|
|
1%Vπ
|
|
|
||
|
Q点相位稳定度
|
|
-2
|
|
+2
|
°
|
||
|
锁定时间
|
|
10
|
|
|
s
|
||
|
其他参数
|
|
|
|||||
|
输入电信号接口
|
|
K (f)
|
|||||
|
光接口
|
输入端
|
|
FC/APC PM 慢轴对准
|
||||
|
输出端
|
|
FC/APC PM 慢轴对准
|
|||||
|
工作电压
|
VDC
|
AC 220
|
V
|
||||
|
机箱尺寸
|
LxWxH
|
270x300x90
|
mm
|
||||
|
通信
|
|
RS232
|
|||||
|
显示区显示内容
|
|
I&Q电放大器增益
偏置端Vpi 实时偏置电压 偏置点锁定状态 |
|||||
