产品特点
光谱范围： 850~1650nm
3dB带宽大于10GHz
灵敏度-19dBm
饱和光功率1dBm
集成低噪声跨阻放大器
结构紧凑，SMA输出
应用领域
高速光脉冲探测
微波光子链路
光相控阵雷达
布里渊光纤传感系统
高速光纤通信系统
产品描述

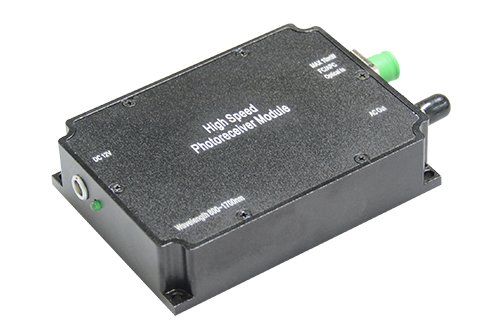

KY-PRM-10G型10GHz高速光探测模块集成了10GHz PIN探测器和低噪声宽带跨阻放大器，具有高增益、高灵敏度、交流耦合输出、增益平坦等特点，模块供电为DC 12V，光纤接口为FC/APC，电信号由SMA端口输出，主要应用于高速光纤传输系统、ROF以及光纤传感系统等领域。
性能参数：
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
响应波长 |
|
nm |
1100 |
|
1650 |
|
|
-3dB带宽 |
BW |
GHz |
10 |
11 |
|
from 130MHz |
|
响应时间 |
Tr |
ps |
30 |
|
|
10%~90% |
|
截止频率 |
flow |
KHz |
|
30 |
|
|
|
暗电流 |
Id |
nA |
|
|
5 |
25ºC |
|
跨阻 |
Zt |
W |
- |
700 |
- |
|
|
增益 |
G |
V/W |
600 |
|
|
|
|
增益平坦度 |
|
dB |
|
|
1.5 |
30K-10GHz |
|
最大输出摆幅 |
Voutpp |
mVp-p |
- |
330 |
- |
|
|
输出阻抗 |
Ro |
W |
- |
50 |
- |
|
|
光回损 |
ORL |
dB |
35 |
|
|
|
|
电回损 |
S22 |
dB |
|
|
-10 |
30K-10GHz |
|
灵敏度 |
Sen |
dBm |
-20 |
-19 |
|
10 Gb/s ,BER ≤ 10-12, PRBS 231-1 |
|
饱和光功率 |
Ps |
dBm |
0 |
1 |
- |
|
响应度 |
R |
A/W |
0.8 |
0.9 |
|
|
|
工作电压 |
Vop |
V |
|
12 |
|
|
|
工作电流 |
Io |
mA |
|
|
150 |
|
|
外形尺寸 |
LxWxH |
mm |
95x70x22 |
|
输入光纤 |
|
单模光纤 |
|
光纤接头 |
|
FC/PC、FC/APC |
