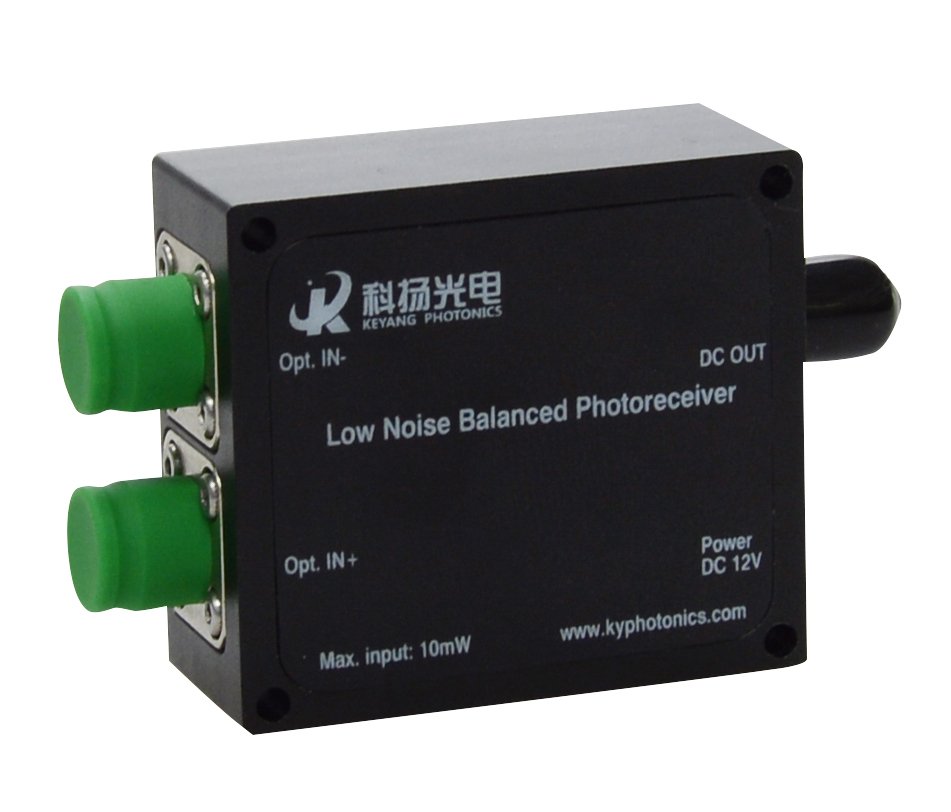

KY-BPRM系列平衡光探测模块集成了两个匹配的高线性度模拟PIN探测器和低噪声宽带跨阻放大器，具有高增益、高灵敏度、直流耦合输出、共模抑制比高等特点，可以有效的减少输入光的共模噪声，提高系统的信噪比。模块供电为正12V，输入光接口可选光纤接口或者空间入射，电信号由SMA端口输出，主要应用于ns级光脉冲检测、激光雷达、光纤相干层析成像OCT及光纤传感系统等领域。
产品特点：
光谱范围400~1700nm
3dB带宽多种可选
带输出监控
响应时间Min.<0.2ns
共模抑制比>30dB
低噪声
DC 12V单电源供电
结构紧凑47*42*20mm
可以定制
应用领域：
ns光脉冲探测
激光雷达
布里渊光纤传感系统
OTDR
光学层析相干成像
性能参数：
|
硅-平衡光探测模块 |
|
参数 |
KY-BPRM-BW-S-FA/FS |
|
探测器类型 |
Si / PIN |
|
光输入 |
Free Space or FC/APC |
|
波长范围 |
400-1100nm |
|
峰值响应度 |
0.5 A/W @ 905 nm |
|
光敏面直径 |
1.2mm |
1.2 mm |
1.2 mm |
0.5 mm |
|
共模抑制比（CMRR） |
>25 dB (typ. >30 dB) |
|
|
带宽 (3dB) |
RF OUTPUT |
10MHz |
75MHz |
200MHz |
350MHz |
|
转换增益@高阻 |
26x103V/W |
125X103V/W |
20 x 103 V/W |
5x 103 V/W |
|
上升时间 |
30ns |
4.5ns |
1.8ns |
1ns |
|
饱和光功率 |
非平衡 |
115uW |
25uW |
195uW |
0.76mW |
|
平衡 |
5mW |
|
耦合方式 |
DC（可选AC） |
|
输出阻抗 |
50W |
|
等效噪声功率NEP |
7.0 pW/√Hz |
12.3 pW/√Hz |
21.2 pW/√Hz |
33.9 pW/√Hz |
|
总输出噪声电压* |
<0.3mVRMS |
<6.2 mVRMS |
<2.7 mVRMS |
<1.4mVRMS |
|
InGaAs 平衡光探测模块（光纤输入） |
|
参数 |
KY-BPRM-BW-I--FA |
|
探测器类型 |
InGaAs / PIN |
|
光输入 |
FC/APC |
|
波长范围 |
800-1700nm |
|
峰值响应度 |
0.9A/W @ 1550 nm |
|
光敏面直径 |
75um |
|
带宽 (3dB) |
RF OUTPUT |
10MHz |
75MHz |
200MHz |
500MHz |
30K~1.5GHz |
|
转换增益@高阻 |
51x 103 V/W |
250x 103 V/W |
40 x 103 V/W |
10x 103 V/W |
2x 103 V/W |
|
上升时间 |
30ns |
4.5ns |
1.8ns |
0.7ns |
0.2ns |
|
共模抑制比（CMRR） |
>30 dB |
>30 dB |
>25 dB |
饱和光
功率 |
非平衡 |
58.8uW |
12.5uW |
97.5uW |
0.38mW |
1mW |
|
平衡 |
5mW |
|
耦合方式 |
DC |
AC only |
|
输出阻抗 |
50W |
|
等效噪声功率NEP |
4.1pW/√Hz |
6.2pW/√Hz |
10.6pW/√Hz |
14.9 pW/√Hz |
8.6pW/√Hz |
|
总输出噪声电压* |
<0.3mVRMS |
<6.1mVRMS |
< 2.7mVRMS |
<1.5mVRMS |
<0.3mVRMS |
|
InGaAs 平衡光探测模块（空间光输入） |
|
参数 |
KY-BPRM-BW-I-FS |
|
探测器类型 |
InGaAs / PIN |
|
光输入 |
Free Space |
|
波长范围 |
800-1700nm |
|
峰值响应度 |
0.9A/W @ 1550 nm |
|
光敏面直径 |
500um |
800um |
1mm |
|
带宽 (3dB) |
RF OUTPUT |
150MHz |
75MHz |
10MHz |
|
转换增益@高阻 |
10x 103 V/W |
30 x 103 V/W |
51x 103 V/W |
|
上升时间 |
2.2ns |
4.5ns |
30ns |
|
共模抑制比（CMRR） |
>30 dB |
>30 dB |
>35 dB |
|
饱和光功率 |
非平衡 |
0.38mW |
100uW |
58.8uW |
|
平衡 |
5mW |
|
耦合方式 |
DC |
|
输出阻抗 |
50W |
|
等效噪声功率NEP |
54.4 pW/√Hz |
57.1 pW/√Hz |
5.2 pW/√Hz |
|
总输出噪声电压* |
< 2.1 mVRMS |
<6.0 mVRMS |
<1.6mVRMS |
可选项：
光敏面
带宽
增益
耦合方式

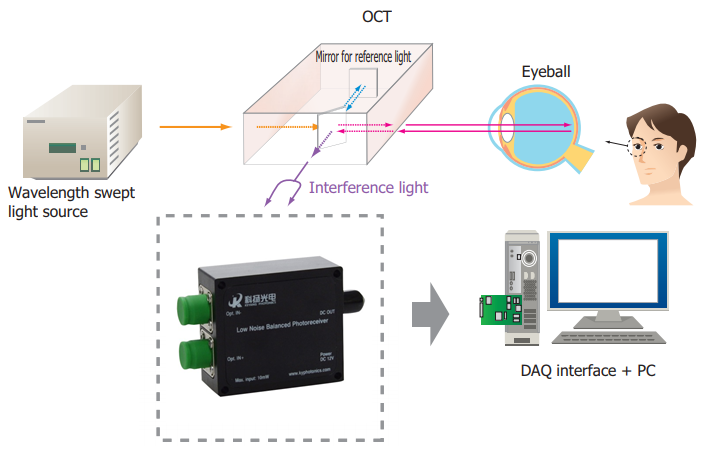

典型应用：
