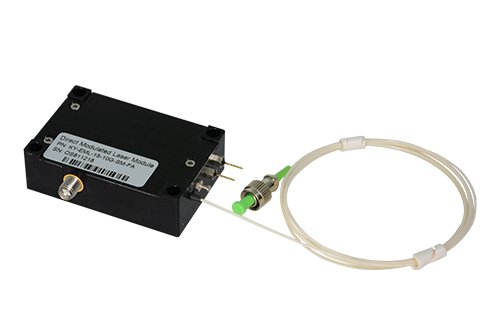

产品展示 / 射频光纤模块 / 模拟宽带直调光发射模块 |
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 | |
| 光学特性 | |||||||
| 激光器类型 | DFB | ||||||
| 工作波长 | 1530 | 1550 | 1570 | nm | 可选DWDM | ||
| 等效噪声强度 | RIN | -145 | dB/Hz | ||||
| 边模抑制比 | SMSR | 35 | 45 | dB | |||
| 光隔离度 | ISO | 30 | dB | ||||
| 输出光功率 | P | 10 | mW | ||||
| 光回波损耗 | RL | 50 | dB | ||||
| 光纤类型 | SMF-28E | ||||||
| 光纤连接器 | FC/APC | ||||||
| RF特性 | |||||||
| 工作频率@-3dB | F | 0.1 | 6 | GHz | |||
| 0.1 | 10 | ||||||
| 0.1 | 18 | ||||||
| 输入RF范围 | P | -60 | 20 | dBm | |||
| 输入1dB压缩点 | P1dB | 15 | dBm | ||||
| 带内平坦度 | -1.5 | +1.5 | dB | ||||
| 驻波比 | VSWR | 1.5 | |||||
| RF反射损耗 | S11 | -10 | dB | ||||
| 输入阻抗 | Zi | 50 | Ω | ||||
| 输出阻抗 | Zo | 50 | Ω | ||||
| RF连接器 | SMA-F | ||||||
| 供电 | |||||||
| 供电 | DC | Vo | 5 | V | |||
| -5 | V | ||||||
| 功耗 | 10 | W | |||||
| 供电接口 | 穿心电容 | ||||||
