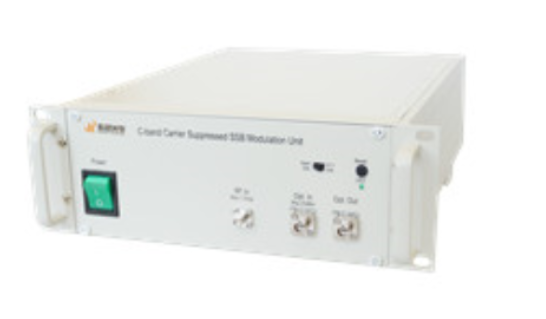

光载波抑制单边带调制单元 |
|
参数
|
符号
|
最小值
|
典型值
|
最大值
|
单位
|
|
载波光源参数（用户提供）
|
|||||
|
激光类型
|
DFB光源或波长可调谐光源
|
||||
|
波长
|
1510
|
|
1560
|
nm
|
|
|
线宽
|
-
|
|
1
|
MHz
|
|
|
偏振消光比
|
PER
|
|
20
|
-
|
dB
|
|
功率
|
Pi
|
|
10
|
100
|
mW
|
|
调制器规格参数
|
|||||
|
调制器类型
|
X-cut 双平行M-Z调制器
|
||||
|
调制器带宽S21@3dB
|
BW
|
10
|
12
|
-
|
GHz
|
|
插入损耗
|
IL
|
|
7
|
8
|
dB
|
|
啁啾
|
|
﹣0.1
|
0
|
﹢0.1
|
-
|
|
回损
|
RL
|
﹣45
|
﹣50
|
-
|
dB
|
|
偏压控制器参数
|
|||||
|
自动反馈式偏压控制器
|
|
抖动方式
|
|||
|
抖动信号频率
|
|
400
|
1000
|
1400
|
Hz
|
|
抖动信号振幅
|
|
10
|
50
|
1000
|
mV
|
|
预置工作点
|
|
最低点
|
|||
|
CS-SSB光输出信号
|
|||||
|
单边带调制范围*
|
F
|
1
|
|
12
|
GHz
|
|
输入射频功率
|
PRF
|
-5
|
|
5
|
dBm
|
|
边带抑制比@1550 nm
|
|
30
|
35
|
-
|
dB
|
|
载波抑制比@1550nm
|
|
26
|
|
32
|
dB
|
|
接口
|
|||||
|
输入光纤
|
|
标准熊猫型保偏光纤
|
|||
|
输出光纤
|
|
标准熊猫型保偏光纤
|
|||
|
光纤接口
|
|
PM FC/APC 慢轴对准
|
|||
|
输入射频信号接口
|
|
SMA（50Ω）
|
|||
|
偏压控制器通信接口
|
|
USB
|
|||
|
其他参数
|
|||||
|
工作温度
|
To
|
﹢15
|
-
|
﹢35
|
ºC
|
|
储藏温度
|
Ts
|
﹣40
|
-
|
﹢75
|
ºC
|
|
电源供电
|
V
|
110
|
-
|
240
|
V
|
|
50
|
-
|
60
|
Hz
|
||
|
设备机箱尺寸
|
LWH
|
240x300x90mm
|
|||
|
设备重量
|
|
-
|
4
|
-
|
Kg
|
